電鍍廢氣治理吊裝設計及密封辦法



本文詳細闡述了電鍍廢氣治理系統中吊裝設計的要點以及密封辦法，包括設備選型、吊裝結構設計、密封材料選擇與施工等方面，旨在確保電鍍廢氣治理設備的穩定安裝與高效運行，減少廢氣泄漏，保障環境安全與人員健康。



 一、引言

電鍍行業在生產過程中會產生***量含有重金屬顆粒、酸性氣體等有害物質的廢氣，若不能有效治理與管控，將對周邊環境造成嚴重污染，危害生態平衡與人體健康。電鍍廢氣治理設備通常體積龐***、重量較重，其吊裝設計與安裝過程中的密封處理至關重要，直接關系到治理效果與系統的穩定性。合理的吊裝設計能保障設備準確就位，而完善的密封辦法可防止廢氣泄漏，確保整個治理流程在可控范圍內進行。



 二、電鍍廢氣治理設備概述

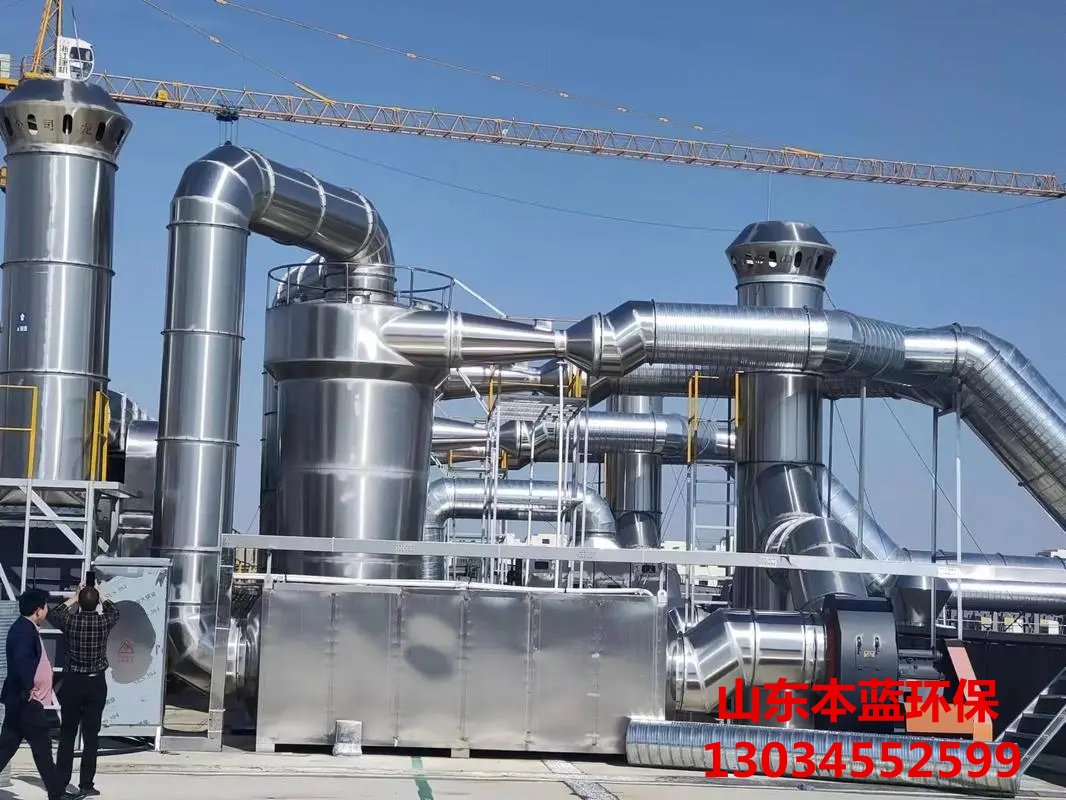

電鍍廢氣主要來源于電鍍槽液面的揮發、鍍件清洗時的拖帶以及電解反應中的副產物等，成分復雜，包含鉻酸霧、硫酸霧、硝酸霧、氰化物氣體以及各類有機溶劑揮發氣體等。為有效處理這些廢氣，常用的治理設備有噴淋塔、活性炭吸附裝置、UV 光解設備、催化燃燒裝置及其組合工藝設備等。這些設備往往由塔體、內部填料、風機、管道、閥門等多種部件構成，各部件之間需通過精準的吊裝與******的密封連接，才能形成一個完整的、高效的廢氣處理系統。



 三、吊裝設計要點



 （一）設備重量與尺寸評估

在進行吊裝設計前，必須***測定電鍍廢氣治理設備及其附屬部件的重量與尺寸。例如，對于***型噴淋塔，需知曉塔體直徑、高度以及裝滿填料后的總重量；活性炭吸附箱要明確箱體規格與內部活性炭層加上箱體結構的重量。通過詳細的設備參數清單與實際測量，為后續吊裝機具的選擇與吊裝方案的制定提供準確依據。一般來說，設備重量可依據制造商提供的數據并結合現場實際情況進行核算，同時要考慮設備內可能殘留的液體或固體物料帶來的額外重量。



 （二）吊裝機具選擇

根據設備重量與吊裝高度，合理挑選吊裝機具。常見的吊裝設備有汽車吊、履帶吊、龍門吊以及自行設計的簡易吊裝架等。對于小型電鍍廢氣治理設備，如一些小型的 UV 光解凈化器，可使用叉車或手動液壓千斤***配合簡易滑輪組進行吊裝；而對于***型的多級噴淋塔或組合式廢氣處理成套設備，通常需要汽車吊或履帶吊等專業吊裝機械。在選擇吊車時，需根據設備的***遠吊裝半徑與***起重量，參考吊車的性能曲線圖，確保吊車的額定起重量在吊裝角度下能夠滿足設備吊裝需求，并預留一定的安全余量，一般建議安全系數不低于 1.2。例如，若設備重量為 10 噸，吊裝半徑為 15 米，則應選擇在該半徑下起重量至少為 12 噸以上的吊車。



 （三）吊裝點確定

確定合理的吊裝點是保障設備平穩吊裝與防止變形的關鍵。對于規則形狀的設備，如圓柱形噴淋塔，吊裝點應均勻分布在塔體周圍，通常沿塔體圓周方向設置 3 - 4 個對稱的吊裝點，且吊裝點位置應避開設備上的薄弱結構與內部關鍵部件，如噴淋層的支架、填料的支撐格柵等。對于方形或矩形的活性炭吸附箱，吊裝點可設置在箱體的四個角或兩側邊的中心位置，同樣要保證受力均勻。在設備上設置專用的吊裝耳環或吊環，吊環應采用高強度合金鋼材質，并經過嚴格的質量檢測，其承載能力需滿足設備重量與吊裝安全要求。吊裝耳環的焊接應牢固可靠，焊縫質量符合相關標準，必要時可進行無損檢測，確保在吊裝過程中不會因焊接質量問題導致吊環脫落或設備損壞。



 （四）吊裝路徑規劃

規劃清晰的吊裝路徑，避免設備在吊裝過程中與周邊建筑物、設施發生碰撞。在電鍍車間內，通常空間較為有限，且存在各種電鍍生產線、槽體、管道等障礙物。因此，在吊裝前需對車間布局進行詳細勘察，清理吊裝路徑上的雜物與障礙，標記出明確的通道。對于高層安裝的廢氣治理設備，還需考慮吊車的位置與作業空間，確保吊車在吊裝過程中有足夠的回轉半徑與操作空間，同時要注意避讓車間內的高空電線、橋架等設施。在吊裝路徑規劃中，應盡量使設備的運動軌跡呈直線，減少轉彎與變幅操作，以降低吊裝難度與風險。若需要在空中轉向，應提前計算***設備的擺動幅度與空間位置，安排專人在設備周圍進行監護與引導，確保吊裝過程安全可靠。

 四、密封辦法



 （一）密封材料選擇

1. 法蘭密封墊片：對于設備之間的法蘭連接，如噴淋塔與風機之間的連接法蘭、管道與閥門的法蘭連接等，應根據廢氣的性質與溫度、壓力條件選擇合適的密封墊片。常見的墊片材料有橡膠墊片、石棉橡膠墊片、聚四氟乙烯墊片、金屬墊片等。對于酸性廢氣治理系統，若溫度不高且壓力較小，可選用耐酸橡膠墊片，如丁腈橡膠墊片，它具有******的耐酸性與彈性，能夠有效密封法蘭連接處，防止廢氣泄漏。若廢氣溫度較高或壓力較***，可選用金屬墊片，如不銹鋼墊片或銅墊片，金屬墊片具有較高的強度與耐高溫性能，但需要在法蘭表面進行適當的加工處理，以保證密封效果。對于一些腐蝕性較強的廢氣，如含鉻酸霧的廢氣，聚四氟乙烯墊片是較***的選擇，它具有***異的耐腐蝕性與化學穩定性，能夠在惡劣的化學環境下保持******的密封性能。

2. 管道密封材料：在廢氣治理設備的管道連接中，除了法蘭連接外，還常采用螺紋連接、焊接連接等方式。對于螺紋連接的管道，應使用合適的密封膠或生料帶進行密封。例如，在連接 PVC 管道時，可使用 PVC 專用密封膠，這種密封膠具有******的粘結性與化學穩定性，能夠填充螺紋間的間隙，防止廢氣從螺紋處泄漏。對于焊接連接的管道，要保證焊接質量，焊接過程中應采用合適的焊接工藝與焊材，確保焊縫連續、均勻、無氣孔與夾渣等缺陷。在焊接完成后，可對焊縫進行無損檢測，如射線檢測、超聲波檢測等，以驗證焊縫的密封性。同時，對于一些***殊材質的管道，如玻璃鋼管道，在連接時需采用專門的玻璃鋼粘結劑或密封膠帶進行密封處理，以保證管道系統的密封性。

3. 設備本體密封材料：廢氣治理設備本體上存在一些活動部件或檢查門，如噴淋塔的填料檢查門、活性炭吸附箱的檢修門等，這些部位也需要進行有效的密封。一般可采用橡膠密封條或密封墊片進行密封。橡膠密封條應選擇與設備材質相適應、耐廢氣腐蝕的橡膠材料，如硅橡膠密封條或氟橡膠密封條。硅橡膠密封條具有******的耐溫性能與柔韌性，適用于一般溫度范圍內的廢氣治理設備；氟橡膠密封條則具有更強的耐腐蝕性，能夠抵御多種酸性氣體與有機溶劑的侵蝕，常用于腐蝕性較強的電鍍廢氣環境中。在安裝密封條時，要確保密封條安裝牢固、貼合緊密，不得有扭曲、變形或縫隙過***的情況，以保證設備本體的密封效果。



 （二）密封結構設計

1. 法蘭連接結構：法蘭連接是廢氣治理設備中常見的連接方式，其密封結構設計直接影響到連接處的密封性能。在法蘭設計上，應保證法蘭面的平整度與垂直度，法蘭面的粗糙度應符合相關標準要求，一般不超過 Ra6.3。法蘭螺栓孔的分布應均勻合理，螺栓規格應與法蘭尺寸相匹配，確保在擰緊螺栓時能夠使法蘭之間產生足夠的密封力。為了提高法蘭連接的密封性，可在法蘭間添加密封墊片的同時，在法蘭外側設置密封槽，密封槽內可填充密封膠或安裝 O 形密封圈等輔助密封元件。例如，在一些高壓廢氣管道的法蘭連接中，除了使用金屬墊片外，在法蘭外側的密封槽內安裝橡膠 O 形密封圈，當擰緊螺栓時，O 形密封圈被擠壓變形，進一步填充法蘭間的間隙，增強密封效果。此外，法蘭螺栓的擰緊順序與力度也至關重要，應按照對角線順序逐步均勻擰緊螺栓，避免因受力不均導致法蘭翹曲或墊片損壞，螺栓的擰緊力矩應根據法蘭尺寸與墊片材質通過計算或參考相關標準確定，一般使用扭矩扳手進行***控制。

2. 管道連接結構：對于管道連接部位，無論是焊接還是螺紋連接，都應設計合理的密封結構。在焊接管道時，焊縫應設計成合理的坡口形式，如 V 形坡口或 U 形坡口，以保證焊縫的熔深與熔合質量。坡口角度應根據管道壁厚與材質確定，一般 V 形坡口的角度為 60° - 70°，U 形坡口的角度為 50° - 60°。在焊接前，應對坡口進行清理，去除油污、鐵銹等雜質，確保焊縫的質量。對于螺紋連接的管道，螺紋應加工精度******，螺紋間應有一定的錐度，以便在擰緊時使密封膠或生料帶能夠均勻填充螺紋間隙。同時，可在管道連接處設置密封臺或密封槽，如在 PVC 管道的螺紋連接處，可在管件內部設置一道環形密封槽，安裝時在密封槽內填充密封膠，當管道擰緊時，密封膠被擠壓充滿螺紋間隙，形成******的密封。此外，對于一些重要的管道連接部位，如廢氣排放口與監測設備的連接管道，可采用雙重密封結構，即在連接處同時采用法蘭連接與焊接連接，并在中間添加密封墊片與密封膠，以確保連接部位的***密封，防止廢氣泄漏對環境監測數據的準確性產生影響。

3. 設備本體密封結構：廢氣治理設備本體上的活動部件與檢查門的密封結構設計應充分考慮設備的運行工況與密封要求。對于填料檢查門或檢修門，通常采用橡膠密封條與壓緊裝置相結合的密封結構。密封條應安裝在門框的四周，安裝時要保證密封條的連續性與完整性，不得有斷裂或缺口。壓緊裝置可采用螺栓、螺母與壓板的組合形式，通過擰緊螺栓使壓板壓緊門框與門體之間的密封條，從而實現密封。在設計壓緊裝置時，要確保壓緊力均勻分布在密封條上，避免局部壓力過***導致密封條損壞或密封不嚴。同時，為了便于檢查與更換密封條，門體與門框之間應設置合理的間隙，一般間隙控制在 3 - 5mm 左右。對于一些頻繁開啟的活動部件，如風機的檢修門，還可在密封結構中增加潤滑裝置，如在密封條上涂抹適量的硅油或石墨粉等潤滑劑，既能減少密封條與門體之間的摩擦阻力，又能起到一定的密封輔助作用，延長密封條的使用壽命。



 （三）密封施工注意事項

1. 表面處理：在進行密封施工前，必須對設備表面、法蘭面、管道連接處等需要進行密封的部位進行徹底的清潔與表面處理。清除表面的油污、鐵銹、灰塵、水分等雜質，對于金屬表面，可采用噴砂、拋丸等方法進行除銹處理，使表面達到一定的粗糙度，以增強密封材料與表面的粘結力。例如，在安裝法蘭密封墊片前，應使用酒精或丙酮等有機溶劑擦拭法蘭面，去除油污與雜質，然后對法蘭面進行噴砂處理，使其表面粗糙度達到 Ra12.5 - Ra25，再涂抹一層薄薄的密封膠，***后安裝墊片并擰緊螺栓。對于管道焊接部位，在焊接前應將坡口及附近區域打磨光亮，去除氧化層與毛刺，保證焊接質量與密封性能。

2. 密封材料施工：在涂抹密封膠或安裝密封墊片時，要嚴格按照密封材料的使用說明進行操作。密封膠應均勻涂抹在密封部位，厚度適中，一般控制在 0.5 - 1mm 左右，避免膠層過厚或過薄影響密封效果。對于密封墊片，應確保墊片與法蘭面或連接部位完全貼合，不得有偏移、扭曲或褶皺等情況。在安裝墊片時，可根據需要使用定位銷或導向螺栓進行輔助定位，保證墊片安裝位置準確無誤。例如，在安裝聚四氟乙烯墊片時，由于其材質較軟且具有一定的彈性，在放置墊片時應小心操作，避免墊片受到外力損傷或變形，同時要注意墊片的正反面，一般有光澤的一面朝向法蘭面，以保證******的密封性能。在擰緊螺栓或螺母時，要采用對角線逐步擰緊的方式，使密封材料均勻受力，防止因受力不均導致密封失效。

3. 施工環境控制：密封施工應在適宜的環境條件下進行，避免在惡劣的天氣或環境條件下施工。例如，在雨天、雪天或高濕度環境下進行密封施工時，水分可能會滲入密封材料或設備表面，影響密封效果與材料性能。因此，應盡量選擇在晴朗、干燥的天氣進行施工，若無法避免在潮濕環境下施工，則應對施工部位采取防潮措施，如搭建防雨棚、使用除濕設備等。此外，施工過程中應保持施工現場的清潔，避免雜物、灰塵等落入密封部位，影響密封質量。在密封施工完成后，應及時清理施工現場，并對密封部位進行檢查與維護，確保密封性能******。



 五、結論

電鍍廢氣治理設備的吊裝設計與密封辦法是保障廢氣治理系統有效運行的關鍵環節。通過***的設備重量與尺寸評估、合理的吊裝機具選擇、科學的吊裝點確定與路徑規劃，能夠確保設備安全、準確地安裝就位。同時，根據廢氣***性與設備工況選擇合適的密封材料，設計合理的密封結構，并在施工過程中嚴格控制表面處理、材料施工與環境條件，能夠有效防止廢氣泄漏，提高廢氣治理效率，減少對環境的污染與危害。在實際工程應用中，應充分考慮電鍍廢氣治理的***殊性與復雜性，不斷***化吊裝設計與密封技術，確保廢氣治理系統長期穩定運行，為電鍍行業的可持續發展提供有力保障。
